Манжети гумові армовані для валів (сальники)

ГОСТ 8752-79

Гумові манжети армовані ГОСТ 8752-79 з пружиною для ущільнення валів, що працюють у мінеральних оліях, воді, дизельному паливі при надмірному тиску до 0,05 МПа, швидкості до 20 м/с і t від -20°С до +170°С залежно від групи гуми.

Манжети ГОСТ 8752-79 виготовляються 2-х типів:

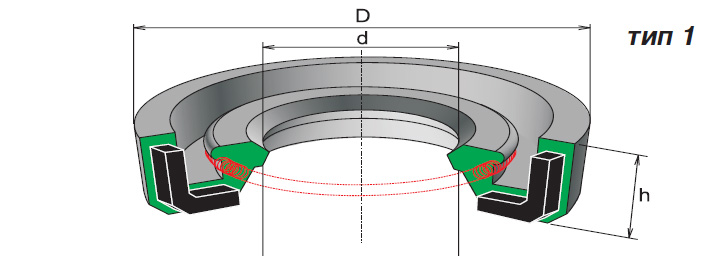

1-й тип: однокромкові без пильовика. Призначаються для запобігання витіканню середовища, що ущільнюється.

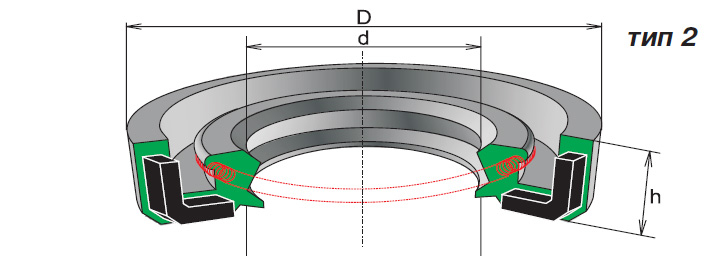

2-й тип: однокромкові з пильником. Призначаються для запобігання витіканню середовища, що ущільнюється, і захисту від проникнення пилу.

Манжети гумові армовані для валів (сальники) Манжети гумові армовані для валів (сальники)

Манжети ГОСТ 8752-79 можуть виготовлятися у 2-х виконаннях:

  1. з механічно обробленою кромкою;
  2. із формованою кромкою.

Залежно від умовної роботи манжети використовують р/суміші на основі наступних еластомерів:

Тип еластомера Група гуми Марка гумових сушішей Температура випробовування, °С
Негативна температура у повітрі або у стандартній рідині Позитивна температура
В повітрі У стандартній рідині
Бутадиен-нітрильний каучук 1 7-ИРП-1068 -45±2 +100±3 +100±3
2 4004 -30±2
3 7-В-14-1 -60±2
Фтор-каучук СКФ-32 4 ИРП-1314-1 -45±2 +150±3 +150±3
Фтор-каучук СКФ-26 5 ИРП-1287 -20±2 +200±3 +175±3
Силіконовий каучук 6 ИРП-1401 -55±2 +200±3 +150±3

Умовне позначення манжети (сальника): 1.2-60х80-1 ГОСТ 8752-79, де:

  • 1.2 – тип манжети (однокромкова без пильовика з формованою кромкою),
  • 60 – діаметр валу (мм),
  • 80 – зовнішній діаметр (мм).



Серійні та дрібносерійні типорозміри армованих манжет, що виготовляються ГОСТ 8752-79 (сальників)
1.2-4х15 1.2-15х25 1.2-22х38 1.2-28х55 2.1-38х52 1.2-45х64 2.2-55х80 2.1-70х100 1.2-95х110
1.2-4х16 2.1-15х25 2.1-22х38 1.2-28х62 1.2-38х54 1.2-45х65 1.2-55х82 1.2-70х105 1.2-95х115
1.2-5х15 1.2-15х26 1.2-22х40 1.2-29х40 2.1-38х54 2.2-45х65 2.1-55х82 1.2-70х110 2.1-95х115
1.2-5х16 2.1-15х26 2.1-22х40 1.2-29х43 1.2-38х55 1.2-45х68 1.2-55*85 2.1-70х110 1.2-95х120
1.2-5х19 1.2-15х27 1.2-22х42 1.2-29х50 2.1-38х55 1.2-45х70 2.1-55х85 1.2-70х120 2.1-95х120
1.2-5х22 1.2-15х28 1.2-22х45 1.2-30х40 1.1-38х54 2.2-45х70 1.2-55х90 1.2-70х150 1.2-95х125
1.2-6х14 1.2-15х30 1.2-22х47 1.2-30х42 1.2-38х56 1.2-45х72 2.1-55х90 1.2-72х90 1.2-95х127
1.2-6х15 2.1-15х30 1.2-23х35 2.2-30х42 2.1-38х56 2.1-45х72 1.2-55х100 1.2-72х95 1.2-95х130
1.2-6х16 1.2-15х32 1.2-23х40 1.2-30х43 1.2-38х58 1.2-45х75 1.2-56х70 1.2-72х100 2.1-95х130
1.2-6х19 1.2-15х35 1.2-23х42 1.2-30х44 2.2-38х58 2.1-45х75 1.2-56х72 2.1-72х100 1.2-95х170
1.2-6х22 2.1-15х35 2.2-23,8х40 1.2-30х45 1.2-38х60 1.2-45х80 1.2-56х80 1.2-72х105 1.2-98х120
1.2-7х16 1.2-15х40 1.2-24х32 2.1-30х45 1.2-38х62 2.1-45х85 1.2-56х85 1.2-72х110 2.1-98х127
2.1-7х18 1.2-15х42 1.2-24х33 1.2-30х47 2.1-38х62 1.2-45х90 1.2-57х72 1.2-73.5х110 1.1-99х120
1.2-7х22 1.2-16х24 1.2-24х35 2.1-30х47 1.2-38х65 2.1-45х90 1.2-57х80 1.2-75х90 1.2-100х120
1.2-7х30 1.2-16х25 2.1-24х35 1.2-30х48 1.2-38х72 1.2-45х100 1.2-57х85 2.2-75х94 2.1-100х120
1.2-8х16 1.2-16х26 1.2-24х36 1.2-30х50 1.2-38х74 1.2-46х63 1.2-58х68 1.2-75х95 1.2-100х125
1.2-8х18 1.2-16х28 2.1-24х36 2.2-30х50 1.2-38х80 1.2-46х64 1.2-58х72 2.1-75х95 2.2-100х125
1.2-8х20 1.2-16х30 1.2-24х37 1.2-30х52 1.2-40х50 1.2-46х65 1.2-58х75 1.2-75х96 1.2-100х130
1.2-8х22 2.1-16х30 2.1-24х37 2.2-30х52 2.1-40х50 1.2-47х58 1.2-58х78 1.2-75х100 2.1-100х130
1.2-8х24 1.2-16х32 1.2-24х38 1.2-30х55 1.2-40х52 2.1-47х62 1.2-58х80 2.2-75х100 1.2-100х135
1.2-8х30 2.1-16х32 1.2-24х40 2.1-30х55 2.1-40х52 1.2-47х65 2.1-58х80 2.1-75х102 1.2-100х140
1.2-8,5х32 1.2-16х35 1.2-24х42 1.2-30х56 1.2-40х55 2.1-47х65 2.2-58х84 1.2-75х105 1.2-100х150
1.2-9х18 1.2-16х40 1.2-24х44 1.2-30х60 2.1-40х55 1.2-47х72 1.2-58х85 2.2-75х105 2.1-100х150
1.2-9х20 1.2-17х26 1.2-24х45 1.2-30х62 1.2-40х56 1.2-48х62 1.2-58х90 1.2-75х110 1.2-100х160
2.1-9х20 2.1-17х26 2.2-24х45 1.2-30х72 2.1-40х56 1.2-48х65 2.1-59х72 1.2-75х115 1.2-100х180
1.2-9х22 1.2-17х28 2.2-24х46 1.1-31х52 1.2-40х58 1.2-48х68 1.1-60х70 1.2-75х120 2.2-103х140
1.2-9х24 1.2-17х30 1.2-24х47 1.2-32х42 1.2-40х60 2.1-48х68 1.2-60х75 2.2-76х100 1.2-103,5х130
1.2-9х26 2.1-17х30 1.2-24х50 1.2-32х43 2.2-40х60 2.1-48х69 1.2-60х80 1.2-76х105 1.2-103,5х138,5
1.2-9х30 1.2-17х32 1.2-24х52 1.2-32х44 1.2-40х62 1.2-48х70 2.1-60х80 2.1-76х105 1.2-105х125
1.2-10х15 2.1-17х32 2.2-24,3х40 2.1-32х44 2.1-40х62 2.2-48х70 1.2-60х82 1.2-78х90 1.2-105х130
1.2-10х18 1.2-17х33 1.2-24,5х37 1.2-32х45 1.2-40х63 1.2-48х72 1.2-60х85 1.2-78х95 2.1-105х130
1.2-10х19 1.2-17х35 1.1-24,8х36,7 1.2-32х47 1.2-40х65 2.2-48х72 2.2-60х85 1.2-78х100 1.2-105х135
1.2-10х20 1.2-17х37 2.1-25х32 1.2-32х48 2.1-40х65 1.2-48х80 1.2-60х90 1.2-78х110 1.2-105х138
2.1-10х20 1.2-17х40 1.2-25х35 1.2-32х50 1.2-40х68 1.2-49х65 2.2-60х90 2.1-78х110 1.2-105х140
1.2-10х22 1.2-17х45 2.1-25х35 2.1-32х50 2.1-40х68 1.2-50х60 2.1-60х93 1.2-79х110 2.1-105х140
1.2-10х24 1.2-17х47 1.2-25х36 1.2-32х52 1.2-40х70 1.2-50х62 1.2-60х95 1.2-80х90 1.2-105х145
1.2-10х25 1.2-18х28 1.2-25х36,7 2.2-32х52 1.2-40х72 1.2-50х65 1.2-60х100 1.2-80х95 1.2-105х150
1.2-10х26 1.2-18х30 1.2-25х37 1.2-32х55 2.1-40х72 2.1-50х65 1.2-60х110 1.2-80х100 1.2-110х125
1.2-10х28 1.2-18х32 2.1-25х37 1.2-32х56 1.2-40х80 1.2-50х66 2.1-60х140 2.2-80х100 1.2-110х130
1.2-10х30 1.2-18х35 1.2-25х38 2.1-32х56 1.2-40х90 1.2-50х68 1.2-62х75 1.2-80х105 2.1-110х130
1.2-11х19 1.2-18х36 1.2-25х38,5 1.2-32х62 2.1-40х90 1.2-50х70 1.2-62х80 2.2-80х105 1.2-110х135
1.2-11х22 1.2-18х37 1.2-25х40 1.2-33х49 1.2-40,7х55,7 2.2-50х70 1.2-62х82 1.2-80х110 2.2-110х135
1.2-11х26 1.2-18х40 1.2-25х42 2.1-33х50 1.2-41х56 1.2-50х72 1.2-62х85 2.1-80х110 1.2-110х140
1.2-11х30 1.2-19х27 2.2-25х42 1.2-33х70 2.2-41,5х62 2.1-50х72 1.2-62х90 1.2-80х115 2.1-110х140
2.1-11х30 1.2-19х30 1.2-25х43 1.2-34х46 1.2-42х52 1.2-50х75 2.2-62х90 2.1-80х115 1.2-110х150
1.2-11х35 1.2-19х32 1.2-25х45 1.2-34х50 2.1-42х52 2.1-50х75 2.1-62х93 1.2-80х120 2.1-112х136
1.2-12х19 2.1-19х32 1.2-25х46 1.2-34х52 1.2-42х54 1.1-50х76 1.2-62х100 2.1-80х125 1.2-112,5х145
1.2-12х20 1.2-19х35 1.2-25х47 2.1-34х62 1.2-42х55 1.2-50х78 2.1-63х80 1.2-80х140 1.2-114х145
2.1-12х20 2.1-19х35 1.2-25х50 1.2-35х45 2.1-42х55 1.2-50х80 1.2-63х85 1.2-81х96 1.2-114х148
1.2-12х21 1.2-19х37 2.1-25х50 1.2-35х47 1.2-42х56 2.1-50х80 1.2-63х90 1.2-82х100 1.2-115х135
2.1-12х21 1.2-19х40 1.2-25х52 1.2-35х48 1.1-42х58 1.2-50х85 1.2-64х85 1.2-82х105 1.2-115х140
1.2-12х22 1.2-19х47 1.2-25х62 1.2-35х50 2.1-42х58 1.2-50х90 1.2-64х90 1.2-82х110 2.1-115х140
2.1-12х22 1.2-19,3х40 2.1-25х62 2.1-35х50 1.2-42х60 2.1-50х90 2.1-64х95 1.2-83х110 1.2-115х145
1.2-12х24 1.2-19,5х35 1.2-26х35 1.2-35х52 1.2-42х62 1.2-50х110 1.2-65х75 2.2-83х110 1.2-115х150
1.2-12х25 1.2-20х28 1.2-26х36 2.1-35х52 2.2-42х62 1.2-51х72 2.1-65х75 1.2-85х100 1.2-119х146
2.1-12х25 1.2-20х29 1.2-26х37 1.2-35х53 1.2-42х64 2.2-51х76 1.2-65х80 1.2-85х105 1.2-120х140
1.2-12х26 1.2-20х30 1.2-26х38 1.2-35х54 1.2-42х65 1.2-52х68 2.2-65х80 2.1-85х105 2.1-120х140
2.1-12х26 1.2-20х31 1.2-26х42 1.2-35х55 1.2-42х68 1.2-52х70 1.2-65х85 1.2-85х110 1.2-120х145
1.2-12х28 1.2-20х32 2.1-26х42 1.2-35х56 2.1-42х68 1.2-52х72 2.1-65х85 2.2-85х110 2.1-120х145
1.2-12х30 2.1-20х32 1.2-26х45 2.1-35х56 1.2-42х70 2.2-52х72 1.2-65х90 1.2-85х111 1.2-120х146
1.2-12х32 1.2-20х33 1.2-26х47 2.1-35х57 1.2-42х72 1.2-52х75 2.2-65х90 1.2-85х115 2.1-120х146
1.2-12х35 1.2-20х35 2.1-26х47 1.2-35х58 2.1-42х72 2.2-52х75 1.2-65х95 1.2-85х120 1.2-120х150
1.2-12,5х22,3 2.2-20х35 1.2-26х50 2.2-35х58 1.2-42х75 1.2-52х78 2.1-65х95 2.1-85х120 2.2-120х150
1.2-12,7х26 1.2-20х37 2.1-26х52 1.2-35х60 2.1-42х75 1.2-52х80 1.2-65х100 1.2-85х125 1.2-120х153
1.2-13х22 1.2-20х38 1.2-27х37 1.2-35х62 1.2-42х80 2.1-52х80 2.1-65х100 1.2-85х130 1.2-120х160
1.2-13х23 1.2-20х40 1.2-27х40 2.1-35х62 1.2-43х65 1.2-52х85 1.2-65х110 1.2-85х140 2.1-120х160
1.2-13х25 2.2-20х40 1.2-27х41 1.2-35х67 1.2-43х82 1.2-53х68 1.2-65х120 1.2-88х105 1.2-125х140
1.2-13х26 1.2-20х42 2.1-27х42 2.1-35х68 1.2-44х60 2.1-53х68 1.2-65х125 1.2-88х110 2.1-125х143
1.2-13х28 2.1-20х42 1.2-27х45 1.2-35х72 1.2-44х62 1.2-54х70 1.2-67х90 1.2-88х140 1.2-125х150
1.2-13х30 1.2-20х45 1.2-27х47 2.1-35х72 1.2-44х65 1.2-54х73 1.2-68х85 1.2-90х110 1.2-125х155
1.2-13х35 1.2-20х47 1.2-27х52 2.1-35х80 2.1-44х65 2.1-54х80 1.2-68х90 2.1-90х110 1.2-125х160
1.2-14х22 2.1-20х47 1.2-28х35 1.2-36х47 1.2-44х70 1.2-54х90 2.1-68х90 1.2-90х115 2.1-125х160
1.2-14х23 1.2-20х52 1.2-28х38 1.2-36х50 2.2-44х70 1.2-55х65 2.2-68х95 2.1-90х115 1.2-125х170
1.2-14х24 2.1-20х52 1.2-28х40 1.2-36х52 1.2-44х72 1.2-55х68 1.2-68х100 1.2-90х120 1.2-128х150
2.1-14х24 2.2-20,3х38 1.2-28х42 1.2-36х55 1.2-44,5х80 2.1-55х68 2.1-68х100 2.2-90х120 2.2-130х138,5
1.2-14х25 2.2-21,3х38 1.2-28х43 1.2-36х56 1.2-45х55 1.2-55х70 1.2-70х80 1.2-90х125 1.2-130х150
1.2-14х26 1.2-21х40 1.2-28х45 1.2-36х58 1.2-45х56 2.1-55х70 1.2-70х85 2.2-90х125 2.1-130х154
1.2-14х28 1.2-21х47 2.2-28х45 1.2-36х62 1.2-45х58 1.2-55х72 1.2-70х90 1.2-90х130 1.2-130х155
1.2-14х30 1.2-22х32 1.2-28х47 2.1-37х54 2.1-45х58 2.1-55х72 2.1-70х90 2.2-90х130 1.2-130х160
1.2-14х32 1.1-22х34,5 2.2-28х47 1.2-37х62 2.1-45х59 1.2-55х75 2.1-70х92 1.2-90х140 2.1-130х160
2.2-14х32 1.2-22х35 1.2-28х50 1.2-38х50 1.2-45х60 2.2-55х75 1.2-70х95 1.2-90х160 1.2-130х165
1.2-14х35 1.2-22х36 1.2-28х52 2.1-38х50 2.1-45х60 1.2-55х78 2.2-70х95 1.2-92х120
1.2-15х24 1.2-22х37 2.1-28х52 1.2-38х52 1.2-45х62 1.2-55х80 1.2-70х100 2.2-92х110

Манжети гумові армовані для валів (сальники) встановлюють у отвір отвір перпендикулярно до осі валу. У зібраному вузлі еластичний елемент манжети не повинен торкатися деталей корпусу, а також виступів або заглиблень на валу. Для виключення осьового переміщення манжети від різних вібраційних навантажень допускається передбачати в посадковому отворі наполегливе кільце за ГОСТ 13943-86 (рис. 1) або кільцеву проточку у вигляді прямокутного трикутника, вістря якого направлено у бік запресування манжети (мал.

Манжеты резиновые армированные для валов (сальники) Манжеты резиновые армированные для валов (сальники) цена

Допускается расположение кольцевой проточки относительно манжеты, отличное от предусмотренного на рис. 2, в пределах не менее 3,5 мм от торцов манжеты. При установке манжеты на вал рабочей кромкой в сторону направления монтажа (для предотвращения подвертывания эластичного элемента) целесообразно предусмотреть монтажную втулку и надеть на нее манжету со стороны поверхности маркировки. Для защиты вала, контактирующего с манжетой, от износа допускается устанавливать на валу втулку при условии обеспечения гарантированной герметичности по посадке между валом и втулкой (рис. 3).



Манжеты резиновые армированные для валов (сальники)-3
