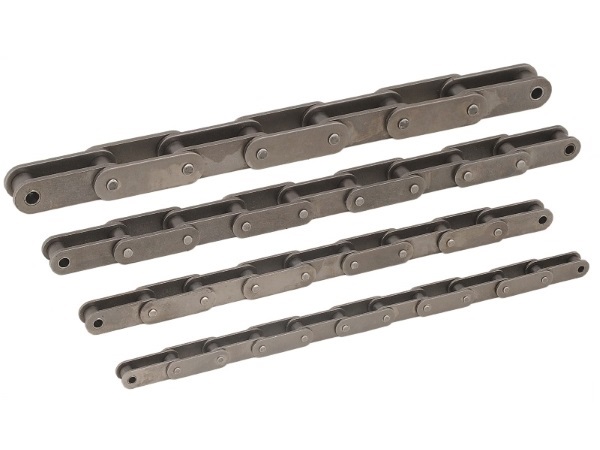

Цепи тяговые пластинчатые втулочные Сталь Цепь
Отличием тяговых пластинчатых втулочных цепей от других типов является повышенная износостойкость и особая прочность. Применяеются пластинчатые втулочные тяговые цепи при грузоподъеме с зашкаливающим весом для обычных машин, в сельском хозяйстве, а также отраслях судо- и машиностроения.
Особенности тяговых пластинчатых втулочных цепей
Такой вид комплектующих имеет свой ряд отличительных черт от других:
- тяговые пластинчатые втулочные цепи в своем строении имеют фиксированные звенья: стандартный ролик заменен неподвижной втулкой, что позволяет работать ими только в горизонтальной плоскости;
- за счет жесткой сцепки комплектующие имеет и более долгий срок износа;
- для изготовления тяговых пластинчатых втулочных цепей М, МС используются только самые прочные сплавы в категории 10 из 10;
- жесткость сцепки требует усиления несущих конструкций, иначе это отобразится на износе цепи.
Тяговые пластинчатые втулочные цепи по доступной цене
Заказать тяговые пластинчатые втулочные цепи можно с помощью звонка на любой из номеров представленных в верхней части сайта. Среди заказов тяговые втулочные пластинчатые цепи являются не самой распространенной позицией ввиду долгого срока эксплуатации. Большинство единиц производится под запрос клиента в течение нескольких дней. Стоимость тяговых пластинчатых втулочных цепей М, МС определяется исключительно заводом производителем Интер-Трейд Запчасть. Качество каждой единицы согласно ГОСТу.
На чертеже отображены разновидности цепей тяговых пластинчатых втулочных
| Обозначение цепи по ГОСТ |
Шаг t мм |
Вес 1 метра цепи (расчетная) q кг |
Диаметр втулки d2 мм |
Ширина между внутренними пластинами b3 min мм |
Диаметр валика d1 мм |
Длина валика b1 max мм |
Диаметр отверстия полого валика d мм |
Высота пластины h max мм |
Толщина пластины S мм |
Разрушающая нагрузка Q min кН/кгс |
| Цепь М20-1-40-1 | 40 | 1,26 | 9 | 15 | 6 | 35 | — | 18 | 2,5 | 20/2000 |
| Цепь М20-1-50-1 | 50 | 1,14 | 9 | 15 | 6 | 35 | — | 18 | 2,5 | 20/2000 |
| Цепь М20-1-63-1 | 63 | 1,05 | 9 | 15 | 6 | 35 | — | 18 | 2,5 | 20/2000 |
| Цепь М20-1-80-1 | 80 | 0,96 | 9 | 15 | 6 | 35 | — | 18 | 2,5 | 20/2000 |
| Цепь М20-1-100-1 | 100 | 0,93 | 9 | 15 | 6 | 35 | — | 18 | 2,5 | 20/2000 |
| Цепь М20-1-125-1 | 125 | 0,88 | 9 | 15 | 6 | 35 | — | 18 | 2,5 | 20/2000 |
| Цепь М28-1-50-1 | 50 | 1,58 | 10 | 17 | 7 | 40 | — | 20 | 3 | 28/2800 |
| Цепь М28-1-63-1 | 63 | 1,45 | 10 | 17 | 7 | 40 | — | 20 | 3 | 28/2800 |
| Цепь М28-1-80-1 | 80 | 1,34 | 10 | 17 | 7 | 40 | — | 20 | 3 | 28/2800 |
| Цепь М28-1-100-1 | 100 | 1,26 | 10 | 17 | 7 | 40 | — | 20 | 3 | 28/2800 |
| Цепь М28-1-125-1 | 125 | 1,2 | 10 | 17 | 7 | 40 | — | 20 | 3 | 28/2800 |
| Цепь М28-1-160-1 | 160 | 1,15 | 10 | 17 | 7 | 40 | — | 20 | 3 | 28/2800 |
| Цепь М40-1-63-1 | 63 | 2,1 | 12,5 | 19 | 8,5 | 45 | — | 25 | 3,5 | 40/4000 |
| Цепь М40-1-80-1 | 80 | 2,05 | 12,5 | 19 | 8,5 | 45 | — | 25 | 3,5 | 40/4000 |
| Цепь М40-1-100-1 | 100 | 1,9 | 12,5 | 19 | 8,5 | 45 | — | 25 | 3,5 | 40/4000 |
| Цепь М40-1-125-1 | 125 | 1,76 | 12,5 | 19 | 8,5 | 45 | — | 25 | 3,5 | 40/4000 |
| Цепь М40-1-160-1 | 160 | 1,7 | 12,5 | 19 | 8,5 | 45 | — | 25 | 3,5 | 40/4000 |
| Цепь М56-1-63-1 | 63 | 3,34 | 15 | 23 | 10 | 52 | — | 30 | 4 | 56/5600 |
| Цепь М56-1-80-1 | 80 | 3,06 | 15 | 23 | 10 | 52 | — | 30 | 4 | 56/5600 |
| Цепь М56-1-100-1 | 100 | 2,82 | 15 | 23 | 10 | 52 | — | 30 | 4 | 56/5600 |
| Цепь М56-1-125-1 | 125 | 2,62 | 15 | 23 | 10 | 52 | — | 30 | 4 | 56/5600 |
| Цепь М56-1-160-1 | 160 | 2,46 | 15 | 23 | 10 | 52 | — | 30 | 4 | 56/5600 |
| Цепь М80-1-80-1 | 80 | 4,8 | 18 | 27 | 12 | 62 | — | 35 | 5 | 80/8000 |
| Цепь М80-1-100-1 | 100 | 4,4 | 18 | 27 | 12 | 62 | — | 35 | 5 | 80/8000 |
| Цепь М80-1-125-1 | 125 | 3,95 | 18 | 27 | 12 | 62 | — | 35 | 5 | 80/8000 |
| Цепь М80-1-160-1 | 160 | 3,8 | 18 | 27 | 12 | 62 | — | 35 | 5 | 80/8000 |
| Цепь М80-1-200-1 | 200 | 3,66 | 18 | 27 | 12 | 62 | — | 35 | 5 | 80/8000 |
| Цепь М112-1-80-1 | 80 | 7,26 | 21 | 31 | 15 | 73 | — | 40 | 6 | 112/11200 |
| Цепь М112-1-100-1 | 100 | 6 | 21 | 31 | 15 | 73 | — | 40 | 6 | 112/11200 |
| Цепь М112-1-125-1 | 125 | 5,8 | 21 | 31 | 15 | 73 | — | 40 | 6 | 112/11200 |
| Цепь М112-1-160-1 | 160 | 5,3 | 21 | 31 | 15 | 73 | — | 40 | 6 | 112/11200 |
| Цепь М112-1-200-1 | 200 | 5,05 | 21 | 31 | 15 | 73 | — | 40 | 6 | 112/11200 |
| Цепь М112-1-250-1 | 250 | 4,8 | 21 | 31 | 15 | 73 | — | 40 | 6 | 112/11200 |
| Цепь М160-1-100-1 | 100 | 9,15 | 25 | 36 | 18 | 85 | — | 45 | 7 | 160/16000 |
| Цепь М160-1-125-1 | 125 | 8,2 | 25 | 36 | 18 | 85 | — | 45 | 7 | 160/16000 |
| Цепь М160-1-160-1 | 160 | 7,75 | 25 | 36 | 18 | 85 | — | 45 | 7 | 160/16000 |
| Цепь М160-1-200-1 | 200 | 7,05 | 25 | 36 | 18 | 85 | — | 45 | 7 | 160/16000 |
| Цепь М224-1-125-1 | 125 | 12,7 | 30 | 42 | 21 | 98 | — | 56 | 8 | 224/22400 |
| Цепь М224-1-125-2 | 125 | 12,7 | 30 | 42 | 21 | 98 | — | 56 | 8 | 224/22400 |
| Цепь М224-1-160-1 | 160 | 11,4 | 30 | 42 | 21 | 98 | — | 56 | 8 | 224/22400 |
| Цепь М224-1-200-1 | 200 | 10,7 | 30 | 42 | 21 | 98 | — | 56 | 8 | 224/22400 |
| Цепь М224-1-250-1 | 250 | 9,8 | 30 | 42 | 21 | 98 | — | 56 | 8 | 224/22400 |
| Цепь М224-1-315-1 | 315 | 9,28 | 30 | 42 | 21 | 98 | — | 56 | 8 | 224/22400 |
| Цепь М315-1-160-1 | 160 | 15,9 | 36 | 47 | 25 | 112 | — | 60 | 10 | 315/31500 |
| Цепь М315-1-200-1 | 200 | 15,6 | 36 | 47 | 25 | 112 | — | 60 | 10 | 315/31500 |
| Цепь М315-1-250-1 | 250 | 13,6 | 36 | 47 | 25 | 112 | — | 60 | 10 | 315/31500 |
| Цепь М315-1-315-1 | 315 | 12,6 | 36 | 47 | 25 | 112 | — | 60 | 10 | 315/31500 |
| Цепь МС28-1-63-3 | 63 | 2,26 | 17,5 | 17 | 13 | 42 | 8,3 | 26 | 3 | 28/2800 |
| Цепь МС28-1-80-3 | 80 | 2,05 | 17,5 | 17 | 13 | 42 | 8,3 | 26 | 3 | 28/2800 |
| Цепь МС28-1-100-3 | 100 | 1,88 | 17,5 | 17 | 13 | 42 | 8,3 | 26 | 3 | 28/2800 |
| Цепь МС28-1-125-3 | 125 | 1,74 | 17,5 | 17 | 13 | 42 | 8,3 | 26 | 3 | 28/2800 |
| Цепь МС56-1-80-3 | 80 | 4,19 | 21 | 23 | 15,5 | 48 | 10,3 | 36 | 4 | 56/5600 |
| Цепь МС56-1-100-3 | 100 | 3,8 | 21 | 23 | 15,5 | 48 | 10,3 | 36 | 4 | 56/5600 |
| Цепь МС56-1-125-3 | 125 | 3,49 | 21 | 23 | 15,5 | 48 | 10,3 | 36 | 4 | 56/5600 |
| Цепь МС56-1-160-3 | 160 | 3,22 | 21 | 23 | 15,5 | 48 | 10,3 | 36 | 4 | 56/5600 |
| Цепь МС112-1-100-3 | 100 | 9,09 | 29 | 31 | 22 | 67 | 14,3 | 51 | 6 | 112/11200 |
| Цепь МС112-1-125-3 | 125 | 8,22 | 29 | 31 | 22 | 67 | 14,3 | 51 | 6 | 112/11200 |
| Цепь МС112-1-160-3 | 160 | 7,44 | 29 | 31 | 22 | 67 | 14,3 | 51 | 6 | 112/11200 |
| Цепь МС112-1-200-3 | 200 | 6,46 | 29 | 31 | 22 | 67 | 14,3 | 51 | 6 | 112/11200 |
| Цепь МС224-1-160-3 | 160 | 16,92 | 41 | 42 | 31 | 90 | 20,3 | 72 | 8 | 224/22400 |
| Цепь МС224-1-200-3 | 200 | 14,22 | 41 | 42 | 31 | 90 | 20,3 | 72 | 8 | 224/22400 |
| Цепь МС224-1-250-3 | 250 | 14,22 | 41 | 42 | 31 | 90 | 20,3 | 72 | 8 | 224/22400 |
| Цепь МС224-1-315-3 | 315 | 13,23 | 41 | 42 | 31 | 90 | 20,3 | 72 | 8 | 224/22400 |
Цепи тяговые пластинчатые втулочные
Тяговые пластинчатые втулочные цепи применяются для обустройства транспортирующих систем. Такие конвейеры помогают перемещать сыпучий и кусковый материал на небольшие расстояния.
Пластинчатые цепи находят применение во многих отраслях промышленности, эти тяговые механизмы можно встретить на машиностроительных, деревообрабатывающих и металлургических предприятиях. Пластинчатые цепи перемещают тяжелые и громоздкие емкости с тестом, облегчая труд работников хлебозаводов.
Еще тяговые механизмы продлевают срок службы конвейера. Они хорошо распределяют нагрузку на каркас транспортирующего устройства.
Собственники промышленных и сельскохозяйственных предприятий покупают конвейерные цепи в компании ООО «Сталь Цепь». Клиенты этой организации получают доступ к современным и качественным изделиям.
Описание цепей тяговых пластинчатых
Тяговые пластинчатые цепи позволяют доукомплектовать транспортеры вспомогательными приспособлениями. Непосредственно на конвейере размещают ковши, скребки, толкатели и ламели. Дополнительное оборудование расширяет функциональные возможности универсальной транспортирующей машины.
Наибольшим спросом среди тяговых пластинчатых цепей пользуются втулочные изделия. Они эксплуатируются в самых неблагоприятных условиях. Даже повышенная влажность не помешает стабильной транспортировке груза.
Выбирая тяговые цепи пластинчатые втулочные, вы гарантированно получите такие преимущества:
- надежность конструкции;
- незначительный вес;
- отсутствие ролика;
- простота ремонта.
Кроме того, детали способны работать при сильном загрязнении. Пыль, песок и мелкие фракции перемещаемого груза не остановят конвейер.
Транспортеры с тяговыми цепями часто устанавливают на улице под навесом. Вы сможете использовать конвейер при минусовой температуре и в жаркие летние дни, не опасаясь поломки дорогостоящего механизма.
Пластинчатые цепи используются на невысоких скоростях. Они способны перемещать мелкозернистый и пылевидный материал с минимальными потерями.
Закажите тяговые цепи в компании ООО «Сталь Цепь» — приобретенные детали обеспечат бесперебойную работу вашего конвейера.
