Вертлюг ГОСТ 228-79

Вертлюг ГОСТ 228-79

Вертлюг ГОСТ 228-79 – приспособление, которое удерживает бурильный аппарат, рассчитанное на вращение бурильных труб и подачу промывочной жидкости. Подача жидкости осуществляется по колонне труб, которые подвешиваются к самому вертлюгу. Применяется такое оборудование в ремонтах скважин, зачастую нефтяных и газовых, а также во время бурения при заданной частоте.

Вертлюг изготавливаются из холодостойкой стали повышенной прочности, что гарантирует устойчивость к коррозийным процессам и незначительным влиянием на них ударных нагрузок. Все это делает вертлюг идеальным вариантом для работы даже в условиях самых низких температур. В зависимости от необходимых работ с применением вертлюга, он бывает 3 видов:

  • Промывочный вертлюг (бентонитовый) служит для перекачки бурового раствора;
  • Силовой вертлюг применяется на этапе завершающих бурильных работ;
  • Эксплуатационный вертлюг незаменим при необходимости проведения подземных ремонтных работ.

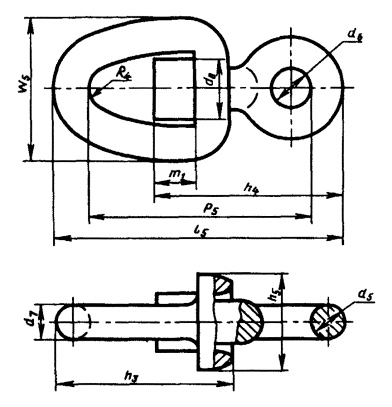

купить вертлюг ГОСТ 228-79

d d 5 d 6 d 7 d 8 h 3 h 4 h 5 p 5 w 5 l 5 R 4 Теоретическая масса, кг
9 10 13 11 18 57 59 31 67 42 88 7 0,9
10 11 14 12 20 63 65 34 74 47 97 8 1,0
11 12 15 13 22 69 72 37 81 52 106 9 1,2
12,5 14 17,5 15 25 79 82 43 93 59 122 10 1,4
14 16 19,5 17 28 88 92 48 104 66 137 11 1,6
16 17,5 22,5 19,5 32 101 105 54 118 75 155 13 1,8
17,5 19 24,5 21 35 110 115 60 130 82 170 14 2,0
19 21 26,5 23 38 120 125 65 141 89 185 15 2,2
20,5 23 28,5 25 41 129 134 70 152 96 200 16 2,8
22 24 31 26,5 44 139 144 75 163 103 2В 17 3,5
24 26 34 29 48 151 157 82 178 113 233 19 4,9
26 29 37 31,5 52 164 170 88 192 122 252 21 6,4
28 31 39 33,5 56 176 183 95 207 132 272 22 8,1
30 33 42 36 60 189 197 102 222 141 291 24 11,9
32 35 45 38,5 64 202 210 109 237 150 310 25 14,6
34 37 48 41 68 214 223 116 252 160 330 27 18,0
36 40 50 43 72 227 236 122 266 169 349 28 23,0
38 42 53 46 76 239 249 130 281 179 369 30 26,0
40 44 56 48 80 252 262 136 296 188 388 31 30,0
42 46 59 50 84 265 275 143 311 197 407 33 35,0
44 48 62 53 88 277 288 150 326 207 427 35 41,5
46 51 64 55 92 290 301 157 340 216 446 36 48,0
48 53 67 57,5 96 302 314 163 355 226 466 37 55,0
50 55 70 60 100 315 328 170 370 235 485 39 63,0
52 57 73 62,5 104 328 341 177 385 244 504 41 71,0
54 60 76 65 108 340 354 184 400 254 524 42 79,0
56 62 78 67 112 353 367 190 414 263 543 44 87,0
58 64 81 69,5 116 365 380 197 429 273 562 45 95,0
60 66 84 72 120 378 393 204 444 282 582 47 103
62 68 87 74,5 124 391 406 211 459 291 601 48 111
64 70 90 77 128 403 419 218 474 301 621 50 119
66 73 92 79 132 416 432 224 488 310 640 51 128
68 75 95 81,5 136 428 445 231 503 320 660 53 138
70 77 98 84 140 441 459 238 518 329 679 55 149
73 80 102 87,5 146 460 478 248 540 343 708 57 162
76 84 106 91 152 479 498 258 562 357 737 59 182
78 86 109 93,5 156 491 511 265 577 367 757 61 197
81 89 113 97 162 510 531 275 599 381 786 63 218
84 92 118 100 168 529 550 286 622 395 815 66 233
87 96 122 104,5 174 548 570 296 644 409 844 68 250
90 99 126 108 180 567 590 306 666 423 873 70 270
92 102 129 110,5 184 580 603 313 681 432 892 72 285
95 105 133 114 190 599 622 323 703 447 922 74 297
97 107 136 116,5 194 611 635 330 718 456 941 76 317
100 110 140 120 200 630 655 340 740 470 970 78 350
102 113 143 122,5 204 643 668 347 755 479 989 80 374
105 116 147 126 210 661 688 357 777 494 1019 82 410
107 118 150 128,5 214 674 701 364 792 503 1038 84 436
111 122 155 133 222 699 727 377 821 522 1077 86 484
114 125 160 137 228 718 747 388 844 536 1106 89 524
117 129 164 140,5 234 737 766 398 866 550 1135 91 563
120 132 168 144 240 756 786 408 888 564 1164 93 609
122 134 171 147,5 244 768 799 415 903 573 1183 95 633
124 137 174 149 248 781 812 422 918 583 1203 97 665
127 140 178 152,5 254 800 832 432 940 597 1232 99 704
130 143 182 156 260 819 852 442 962 611 1261 101 745
132 145 185 158,5 264 832 865 449 977 620 1280 103 780
137 150 192 164,5 274 863 897 466 1014 644 1329 107 840
142 156 199 170 284 895 930 483 1051 667 1377 110 905
147 162 206 176,5 294 926 963 500 1088 691 1426 115 965
152 167 213 182 304 958 996 517 1125 714 1474 119 1130
157 173 220 188 314 989 1028 534 1162 738 1523 126 1195
162 178 227 194 324 1021 1061 551 1199 761 1571 130 1260

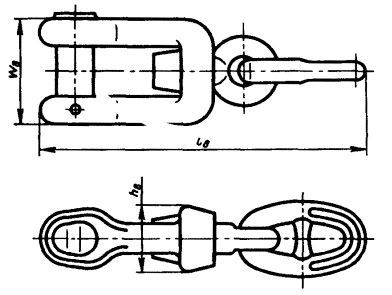

Вертлюг-скоба

Вертлюг скоба

Вертлюг — технические характеристики

Вертлюг, как и любое другое оборудование, имеет свои непосредственные важные базовые характеристики. При этом два, казалось бы, одинаковых аппарата могу иметь совершенно разные достоинства. Основными критериями для оценивания являются параметры ветрлюга. Сюда входит высота и ширина, последняя измеряется по отводу. Особое значение имеет диаметр, в вертлюге их несколько: диаметр проходного отверстия в боковом отводе, диаметр проходного отверстия ствола и наружный диаметр ствола под элеватор или ключ.

Помимо этих параметров, важным является частота оборотов ствола вертлюга, от чего напрямую зависит производительность. Вес такого оборудование может варьировать в пределах от 200 кг до 400 кг. Все вышеперечисленные критерии применимы к двум основным моделям вертлюгов, а именно — ВЭ-60 и ВЭ-80. Каждый из них отличается по своим параметрам, от показателей высоты и ширины и заканчивая массой. Тем не менее, ни один из показателей ветрлюга не влияет на срок его службы. Долговечность и качество купленного вертлюга влияет не только на успешность всей работы, но и на конечный результат, поэтому гарантия любого из этих оборудований всегда составляет минимум 1,5 года.
В ходе работы вертлюг находится в подвешенном состоянии, на талевом блоке. Подвешивание осуществляется при помощи серьги, а определение нагрузки труб производится подшипником в самом корпусе. Необходимая жидкость проходит через патрубок, грязевую трубу и боковой отвод, после попадая в ствол вертлюга. Ствол вертлюга, в свою очередь, соединяется с колонной труб при помощи переводника.

Вертлюг купить в Украина от Завода производителя

Чтобы предотвратить прохождение грязи и промывочной жидкости в рабочую полость, в вертлюге используются уплотнения из резины и других материалов, вроде фторопласта и войлока. Тем самым исключается вероятность любых, даже малейших протечек. В комплекте с самим оборудованием обязательно идет и комплект запасных частей, а так же инструментов, необходимых для обслуживания вертлюга. При необходимости или по желанию потенциального заказчика, объем укомплектованных запчастей и инструментов всегда может быть увеличен.
Заказывайте качественные вертлюги в ООО «Сталь Цепь» — обеспечьте бесперебойность работы бурильных аппаратов.
