Коди ОКП 30.20.40.155
Циліндр гальмівний 502Б призначений для створення зусилля у гальмівній важільній передачі.
Циліндри 502Б застосовуються на локомотивах.
Корпуса циліндрів, передня та задня кришки та поршні – чавунні. Шток, що самоцентрується, шарнірно пов’язаний з поршнем. На поршні встановлена гумова манжета ущільнювача і мастильне повстяне кільце. У передній кришці розташований сітчастий фільтр. На задній – передбачена можливість встановлення кронштейна мертвої точки важільного приводу.
Виготовляються за ТУ 3184-555-05744521-2013 та відповідають ГОСТ 31402-2013.
Виробник – АТ «Транспневматика».

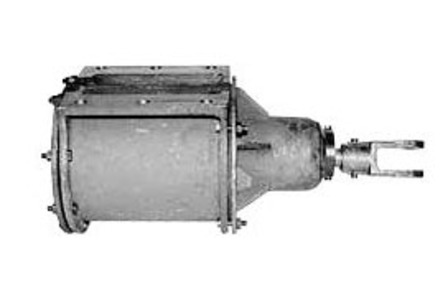

Циліндр гальмівний 502Б.00
| Робочий тиск стисненого повітря, МПа (кгс/см2), не більше | до 0,6 (6) |
| Діаметр циліндра, мм | 356 |
| Максимальний хід поршня, мм | 240 |
| Приєднувальне різьблення | G 3/4-B |
| Габаритні розміри, мм | 790х424х453 |
| Маса, кг, не більше | 115 |
