Ланцюги круглоланкові високоміцні для гірничо-шахтного обладнання. Клас міцності “В” виготовляються за ТУ У 12.44.10.015-94 калібрів від 14 до 30 мм. з легованих марок сталей із застосуванням термообробки.

Технологія та обладнання, що використовується в процесі виробництва, дозволяє отримувати гарантовані характеристики міцності і високу точність геометричних параметрів.

Застосовуються як тягові органи вугільних комбайнів, стругів і шахтних конвеєрів, а також в інших механізмах.

* За згодою із замовником допускається виготовлення ланцюгів з іншими параметрами

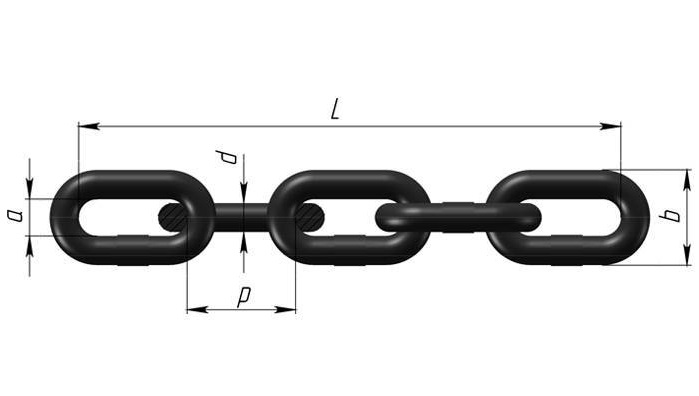

** Довжину відрізка із заданою кількістю ланок (L відповідно до малюнка) розраховують шляхом множення номінального кроку ланцюга на задану кількість ланок.

Типорозмір,

d*p, мм

 Ширина

внутрішня,

a, min, мм

 Ширина

зовнішня,

b, max, мм

 Пробне

навантаження,

кH

 Руйнуюча нагрузка,

min, кH

 Подовження при проб. навант. max, % Подовження при руйн. навантаж. min, % Теор. маса, 1м ланцюга, кг
14 x 50 17 48 150 200 1,9 10 4,0
18 x 64 21 60 305 410 1,9 10 6,6
18 x 80 22 63 305 410 1,9 10 6,0
19 x 64,5 21 60 290 360 1,9 10 7,6
20 x 80 23 66 400 500 1,9 10 7,7
22 x 86 26 73 456 610 1,9 10 9,5
24 x 86 28 79 543 720 1,9 10 11,6
26 x 92 30 85 610 850 1,9 10 13,7
28 x 100 33 93 785 980 1,9 10 15,8
30 x 108 34 97 848 1130 1,9 10 18,0

* Марка сталі узгоджується з виробником при оформленні замовлення

** Довжина відрізка ланцюга (у ланок) обумовлюються при замовленні
