Засувка клинова з висувним шпинделем 31с45нж, повнопрохідна

Призначення: для встановлення на технологічних лініях та трубопроводах як запірний пристрій.
Середовище: нафтопродукти, газ, вода, пара та інші агресивні та неагресивні середовища, по відношенню до яких матеріал основних деталей корозійностійкий, при температурі до 450 °С для вуглецевої сталі, з тиском Ру 160 кгс/см2
Приєднання до трубопроводу: муфтове – ісп. під приварювання – вик. II
Матеріал корпусу: вуглецева сталь
Герметичність затвора: за класом “С” ГОСТ 9544-93
Кліматичне виконання: У1 – вуглецева сталь до -40 °С
Привід: ручний (маховик)

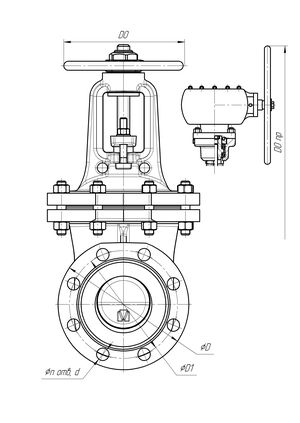

: Задвижка клиновая чертеж

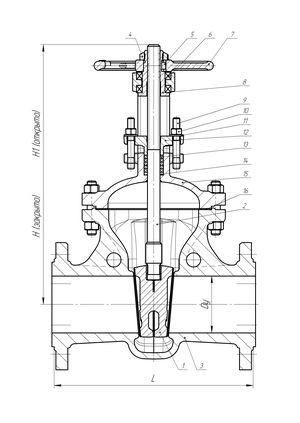

: Задвижка клиновая чертеж 2

Засувка клинова 31с45нж від виробника ТОВ «Сталь Ланцюг»

DN	Ісп.	L	Нmax	d	Маса
15	I	90	154	Rc 1/2”	2,7
15	II			–	2,5
20	I			Rc 3/4”	2,5
20	II			–	2,5
25	I	105	228	Rc 1”	5,4
25	II	105		–	5,3
32	I	124		R_c 1 ¹/₄“	5,4
32	II			–	5,3
40	I		282	R_c 1 ¹/₂“	9,5
40			282

Найменування	Dн	Pn Мпа (кгс/см)	L	D	D1	D2	H	H1	h	b	d	n	Маса
31з45нж	50	16,0(160)	300	195	145	95	382	456	3	27	26	4	67
31з45нж	80	16,0(160)	390	230	180	130	412	502	3	33	26	8	107
31з45нж	100	16,0(160)	450	265	210	145	502	614	3	37	30	8	125
31з45нж	150	16,0(160)	600	350	290	205	612	778	3	47	33	12	280

Найменування	Ду, мм	Ру, кгс/см²
Засувка запірна повнопрохідна 31с45нж ДУ 50	50	160
Засувка запірна повнопрохідна 31с45нж ДУ 80	80	160
Засувка запірна повнопрохідна 31с45нж ДУ 100	100	160
Засувка запірна повнопрохідна 31с45нж ДУ 100	100	160
Засувка запірна повнопрохідна 31с45нж ДУ 150	150	160
Засувка запірна повнопрохідна 31с45нж ДУ 80	80	160
Засувка запірна повнопрохідна 31с45нж ДУ 100	100	160
Засувка запірна повнопрохідна 31с45нж ДУ 100	100	160
Засувка клинова з висувним шпинделем 31с45нж ДУ 50	50	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 50	50	160
Засувка клинова з висувним шпинделем 31с45нж ДУ 100	100	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 100	100	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 150	150	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 150	150	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 50	50	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 50	50	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 50	50	250
Засувка клинова з висувним шпинделем 31с45нж ДУ 150	150	250
Засувка компактна 31с45нж ДУ 15	15	160
Засувка компактна 31с45нж ДУ 15	15	160
Засувка компактна 31с45нж ДУ 25	25	160
Засувка компактна 31с45нж ДУ 25	25	160
Засувка компактна 31с45нж ДУ 32	32	160
Засувка компактна 31с45нж ДУ 32	32	160
Засувка компактна 31с45н ДК 40ж	40	160
Засувка компактна 31с45нж ДУ 40	40	160
Засувка компактна 31с45нж ДУ 15	15	160
Засувка компактна 31с45нж ДУ 20	20	160
Засувка компактна 31с45нж ДУ 20	20	160
Засувка компактна 31с45нж ДУ 40	40	160
Засувка з висувним шпинделем сальникова 31с45нж ДУ 50	50	160
Засувка з висувним шпинделем сальникова 31с45нж ДУ 80	80	160
Засувка з висувним шпинделем сальникова 31с45нж ДУ 100	100	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 150	150	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 50	50	160
Засувка з висувним шпинделем сальникова 31с45нж ДУ 100	100	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 65	65	160
Засувка з висувним шпинделем сальникова 31с45нж ДУ 65	65	160
Засувка з висувним шпинделем сальникова 31с45нж ДУ 80	80	160
Засувка з висувним шпинделем сальникова 31с45нж ДУ 80	80	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 80	80	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 80	80	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 80	80	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 175	175	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 175	175	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 175	175	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 175	175	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 200	200	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 200	200	250
Засувка з висувним шпинделем сальникова 31с45нж ДУ 200	200	250

Засувка клинова 31с45нж в Україні

Засувка 31с45нж – досконалий у технічному плані виріб, оскільки розрахований на роботу з багатьма пароподібними та рідкими речовинами, що знаходяться у трубопроводі під тиском 16,0 МПа. Вона може проводитися під зварювання у муфтовому або фланцевому виконанні. Компанія «Сталь Ланцюг» виробляє її з жорстким клиноподібним затвором. Основний матеріал – стійка до корозії вуглецева сталь, а також багато інших марок сталі. Можливе індивідуальне виготовлення засувки у вибраному замовником вигляді матеріалу.

Засувка 31с45нж від виробника Сталь Ланцюг

Купити засувку 31×45нж ви зможете за розумною вартістю від виробника. Дана модель підходить для транспортування середовищ у рідкому та газоподібному стані, нафтопродуктів, невибухонебезпечних середовищ з максимальною температурою до 450°С. Управління засувкою здійснюється за допомогою ручного маховика. Ущільнювачі на поверхні клину виготовляються із стійкої до корозії сталі, що наноситься на кільця у вигляді наплавлення.

Робоче середовище із засувки можна направляти в будь-якому напрямку. Клин може бути як у проміжному, так і повністю закритому або відкритому положенні. Завдяки високоякісним матеріалам, продукція нашої компанії відрізняється тривалим терміном експлуатації, простотою обслуговування та стійкістю до зовнішніх та внутрішніх механічних пошкоджень.

Засувка 31×45нж ціна від виробника

Замовляйте засувки в “Сталь Ланцюг” – відкрийте для себе доступ до якісної та лояльної за ціною від виробника продукції.

В наявності засувки всіх діаметрів: ДУ50, ДУ100, ДУ150, ДУ200, ДУ250, ДУ300, ДУ400, ДУ500, ДУ600, ДУ800, ДУ1000, ДУ1200, ДУ1400, ДУ1600

Засувки клинові від заводу виробника. Якісні промислові комплектуючі за доступною ціною від ТОВ Сталь Ланцюг. Доставка у Київ, Харків, Хмельницький, Луцьк, по всій території України.
